1 產品概述

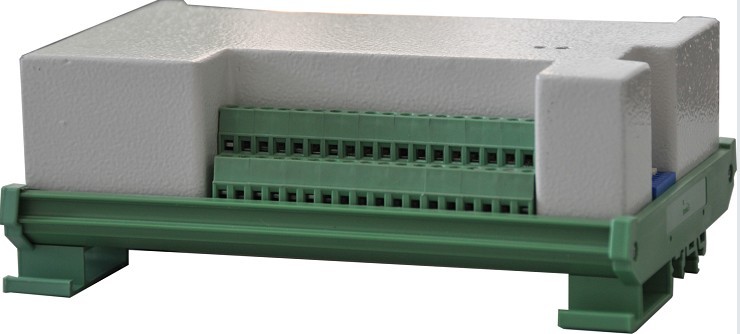

ARTU-T低壓變頻監控裝置，采用32位嵌入式SOC技術，可測量低壓變頻電氣回路的電壓、電流、功率、頻率等電氣參數，并具有電能（50Hz）計量功能，帶有1～8路模擬量信號測量、多路I/O信號監控及RS485通訊接口。
2 技術指標
3 安裝接線
3.1 裝置采用Din35導軌安裝方式，外形尺寸如下：
3.2 接線說明
4 使用指南
4.1 產品外觀說明
4.2 通訊指南
4.2.1 查詢數據命令(功能碼03H或04H)
主機發送查詢數據幀格式如下：
從機地址 + 功能碼 + 數據起始地址 + 數據寄存器個數 + CRC16
從機回送數據幀格式如下：
從機地址 + 功能碼 + 數據字節長度N + N×bytes數據 + CRC16
例如，查詢1號從機的三相電流、電壓數值的數據幀（Hex）為：
01，03，00，30，00，06，C5，C7
從機回送數據（假設電流、電壓數據均為0）如下：
01，03，0C，00，00，00，00，00，00，00，00，00，00，00，00，93，70
4.2.2 寫寄存器命令(功能碼10H)
主機發送數據幀格式如下：
從機地址 + 功能碼 + 數據起始地址 + 寫寄存器個數 + 寫數據字節長度N + N×bytes數據 + CRC16
從機回送數據幀格式如下：
從機地址 + 功能碼 +數據起始地址 + 寫寄存器個數 + CRC16
例如，寫1號從機的繼電器輸出控制寄存器，使DO1和DO6吸合，其余斷開，主機發送（Hex）：
01，10，00，0A，00，01，02，00，21，66，E2
設置成功后，從機回送：
01，10，00，0A，00，01，21，CB
4.3 數據地址表
4.4 數據格式說明
中頻信號頻率測量結果（數據地址000CH）。該寄存器數據為十六位無符號整型，待測信號的頻率值分辨率為0.1Hz，即如讀出值為01F4H(十進制500)，則實際頻率為50.0Hz。
? 直流信號采集結果（數據地址0010H～0017H）。該寄存器數據位十六位有符號整型，待測信號的電流值分辨率為0.01mA，即如讀出值為3E8H(十進制1000)，則實際電流值為10.00mA。數值為負時，表示實際信號接線與產品表示相反。
? 交流電流、電壓有效值測量結果（數據地址0030H～0035H）。該寄存器數據為十六位無符號整型，電壓分辨率為0.1Hz，通訊讀取數據結果除以10即可，電流分辨率為0.001A，通訊讀取數據結果除以1000即可。
|
