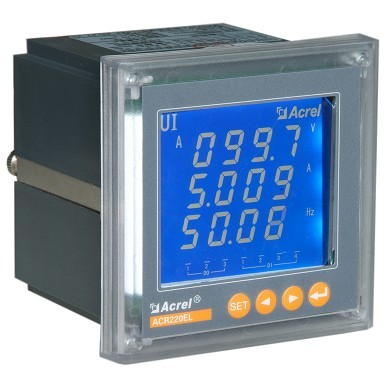

ACR230ELH諧波表是ACREL電氣股份有限公司自主研發生產的產品，該網絡儀表針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它具有全面的三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙信輸入、遙控輸出以及網絡通訊等功能，其中ACR230ELH/ACR330ELH同時還具有電網波形實時跟蹤顯示和SOE事件記錄功能，主要用于對電網供電質量的綜合監控診斷及電能管理。

　　諧波表國外知名品牌有溯高美DIRIS A20，國內知名品牌有ACREL的ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH，江蘇斯菲爾PD194-E4H，珠海派諾PMAC503，深圳中電電力PMC-530A，美國電氣控制QP650，華通測控PDM-803HE等。

　　下面以ACREL的ACR230ELH產品為例,介紹ACR230ELH多功能網絡儀表的功能及技術參數。

　　LCD顯示、全電參量測量(U、I、P、Q、PF、F、S);四象限電能計量、復費率電能統計;THDu，THDi、2-31次各次諧波分量;電壓波峰系數、電話波形因子、電流K系數、電壓與電流不平衡度計算;電網電壓電流正、負、零序分量(含負序電流)測量;4DI+3DO(DO3做過壓、欠壓、過流、不平衡報警);RS485通訊接口、Modbus協議或DL/T645規約，適用于高壓重要回路或低壓進線柜中。

　　適用環境

　　工作溫度：-10℃~+45℃

　　儲存溫度：-25℃~+70℃

　　相對濕度：≤95%不結露

　　海拔高度：≤2500m

　　電磁兼容

　　靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

　　輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

　　電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

　　l涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

　　射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

　　電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

　　技術參數

　　網絡

　　三相三線、三相四線

　　精度等級

　　電流、電壓：0.2級，

　　功率、有功電能：0.5級，

　　頻率：0.05Hz，

　　無功電能：1級

　　輸入電流

　　額定值：AC1A、5A

　　過負荷： 1.2倍額定值(連續) ;10倍額定值/1秒

　　功耗：<0.2VA(每路)

　　輸入電壓

　　額定值：AC57.7V/100V、220V/380V(400V)

　　過負荷： 1.2倍額定值(連續) ;2倍額定值/1秒

　　功耗：<0.2VA(每路)

　　工作電源

　　工作范圍 AC85-270V

　　頻率45-65Hz

　　功耗≤6VA(點陣式液晶)

　　功耗≤4VA(字段式液晶)

　　工頻耐壓

　　2kV/1min交流有效值

　　開關量輸入

　　4路干接點輸入，內置+5V電源

　　開關量輸出

　　輸出方式：2或3路繼電器常開觸點輸出

　　觸點容量：AC 250V/3A、DC 30V/3A

　　脈沖輸出

　　輸出方式:集電極開路的光耦脈沖，2路輸出

　　脈沖常數: 10000、40000、160000 imp/kWh

　　通訊

　　RS485接口

　　MODBUS-RTU協議

　　波特率38400、19200、9600、4800可設定

　　外形及安裝尺寸(mm)

　　ACR220ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。LCD顯示(字段式液晶)

　　ACR230ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。LCD顯示(點陣式液晶)

　　ACR320ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示(字段式液晶)

　　ACR330ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示(點陣式液晶)

　　專利及著作權

　　ACR230ELH專利：電能質量分析儀表液晶顯示面板--外觀專利號200830060356.X

　　ACR230ELH著作權登記號：滬 DGY-2006-0044《ACR多電量測控管理模塊軟件V1.0》

　　范例

　　型 號：ACR220ELH

　　輔助電源：AC/DC220V

　　輸入信號：380V 600A/5A 4DI/2DO

　　電 網：三相四線

　　通 訊：RS485/Modbus-RTU

　　型 號：ACR330ELH

　　輔助電源：AC/DC220V

　　輸入信號：380V 800A/5A 4DI/3DO

　　電 網：三相四線

　　通 訊：RS485/Modbus-RTU
