連接器

Lightbus	描述
Z1000	用于 1000 µm 塑料光纖的標準連接器
Z1010	用于 200 µm PCS 光纖的標準連接器
Z1020	用于 Z1000 的連接件

PROFIBUS	描述
ZB3100	用于 PROFIBUS（12 Mbit/s）的 9 針 D-sub 連接器，帶可開關終端電阻
ZB3101	用于 PROFIBUS（12 Mbit/s）的 9 針 D-sub 連接器，帶編程接口
ZB3102	用于 PROFIBUS（12 Mbit/s）的 9 針 D-sub 連接器，帶編程接口 （外殼反轉）
ZS1031-3000	用于 PROFIBUS（12 Mbit/s）的 9 針 D-sub 連接器，帶集成式終端電阻
ZS1031-3500	用于總線耦合器 BK3500 和 BK3520 的光纖連接器

Interbus	描述
Z1003	用于 1000 µm 塑料光纖的 FSMA 插頭，帶滾花螺母
ZB4100	D-sub 9 針插座，用于遠程總線進線
ZB4101	D-sub 9 針插頭，用于遠程總線出線

CANopen/DeviceNet	描述
ZS1051-3000	用于 CANopen 的 9 針 D-sub 連接器，帶可開關終端電阻
ZS1052-3000	用于 CANopen/DeviceNet 的 5 針開放式連接器，帶可開關終端電阻
ZS1052-5150	CAN 帶診斷功能接口

SERCOS 接口	描述
Z1003	用于 1000 μm 塑料光纖的 FSMA 插頭，帶滾花螺母
Z1100	1000 μm 塑料光纖，單芯
Z1101	1000 μm 塑料光纖，單芯，帶 PU 保護套和 Kevlar 線鼻子

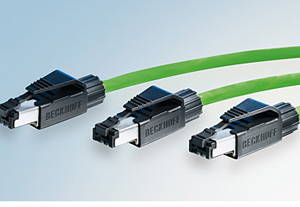

Ethernet/EtherCAT	描述	圖片
ZS1090-0003	RJ 45 連接器，4 針，IP 20，用于現場裝配	A
ZS1090-0005	RJ 45 插頭，IP 20，8 針，用于現場裝配	B

技術參數	ZS1031-3000	ZS1052-3000
現場總線	PROFIBUS	CANopen/DeviceNet
總線插頭	D-sub，9 針	開放式接頭，5 針
傳輸速率	最大 12 Mbaud	最大 1 Mbaud（CANopen）或 500 kbaud（DeviceNet）
電纜出線	下面出線（總線端子模塊水平安裝處
電纜直徑	4.5 ... 8 mm
導線截面積	0.34 mm 導線	0.2 … 0.5 mm 漆包絞合線或導線
連接方式	彈簧扣式接線端子
導線	PROFIBUS A型，ZB3200	例如CANopen 電纜 ZB5100 或 DeviceNet 電纜 ZB5200
終端電阻	組網時 2 x 390Ω，1 x 220 Ω	120 Ω
防護等級	IP 40
溫度范圍	-20 ... 75 °C
外形尺寸	約 (65 x 50 x 16) mm
包裝	折疊盒，帶使用說明

 K-bus 擴展用電纜

Order information	描述
ZK1010-8080-3003	用于連接兩個 KL8001 的扁平電纜（3 cm）（包含在供貨范圍內）
ZK1010-8080-3005	用于連接兩個 KL8001 的扁平電纜（5 cm），用于反轉接觸器時
ZK1010-8080-3010	用于連接 KL9060 和 KL8001 的扁平電纜（10 cm）（包含在 KL9060 供貨范圍內）
ZS1010-1610	KL8001的末端插頭（包含在 KL9060 供貨范圍內）
ZK1090-0101-1002	帶兩個插頭的擴展電纜，雙屏蔽，紅色，20 cm，用于 TeSys 模塊 KL8601/KL8610 的電纜
ZK1090-0101-1005	帶兩個插頭的擴展電纜，雙屏蔽，紅色，50 cm，用于 TeSys 模塊 KL8601/KL8610 的電纜
ZK1090-0101-1010	帶兩個插頭的擴展電纜，雙屏蔽，紅色， 100 cm
ZK1090-0101-1020	帶兩個插頭的擴展電纜，雙屏蔽，紅色， 200 cm
ZK1090-0101-1030	帶兩個插頭的擴展電纜，雙屏蔽，紅色， 300 cm
ZK1090-0101-1050	帶兩個插頭的擴展電纜，雙屏蔽，紅色， 500 cm
ZK1090-0000-1000	無插頭電纜，供貨時盤在卷筒上
ZS1090-0001-0000	模塊化 RJ 45 插頭，帶防紐絞保護套，紅色

電纜

Lightbus	描述
Z1100	1000 μm 塑料光纖，單芯
Z1101	000 μm 塑料光纖，單芯，帶 PU 保護套和 Kevlar 線鼻子
Z1111	200 μm HCS光纖，單芯，帶 PU 保護套和 Kevlar 線鼻子

PROFIBUS	描述
ZB3200	PROFIBUS 電纜 12 Mbaud 1 x 2 x 0.64 mm²
Z1100	1000 μm 塑料光纖，單芯
Z1101	1000 μm 塑料光纖，單芯，帶 PU 保護套和 Kevlar 線鼻子

Interbus	描述
ZB4200	Interbus 遠程總線電纜，經過認證， 3 x 2 x 0.22 mm²
Z1120	1000 μm 塑料光纖，雙芯
Z1121	1000 μm 塑料光纖，雙芯，帶 PU 保護套

CANopen	描述
ZB5100	CAN 電纜, 4 芯，固定敷設 2 x 2 x 0.25 mm²

DeviceNet	描述
ZB5200	DeviceNet 電纜,4 芯，帶屏蔽，固定敷設 2 x 2/22 AWG

Ethernet/EtherCAT	描述
ZB9010	工業 Ethernet/EtherCAT 電纜，固定安裝，CAT5e，4 線制
ZB9020	工業 Ethernet/EtherCAT 電纜，拖鏈適用，CAT5e，4 線制

跳接線

Ethernet/EtherCAT	描述
ZK1090-9191-0001	工業以太網 / EtherCAT 跳接線， 0.17 m
ZK1090-9191-0002	工業以太網 / EtherCAT 跳接線， 0.26 m
ZK1090-9191-0005	工業以太網 / EtherCAT 跳接線， 0.5 m
ZK1090-9191-0010	工業以太網 / EtherCAT 跳接線， 1.0 m
ZK1090-9191-0020	工業以太網 / EtherCAT 跳接線， 2.0 m
ZK1090-9191-0030	工業以太網 / EtherCAT 跳接線， 3.0 m
ZK1090-9191-0050	工業以太網 / EtherCAT 跳接線， 5.0 m
ZK1090-9191-0100	工業以太網 / EtherCAT 跳接線， 10.0 m

用于 KS 系列總線端子模塊、ES 系列 EtherCAT 端子模塊的連接器

訂貨信息	描述
ZS2010	用于KS和ES系列端子模塊的連接器，10件，備件（KS/ES供貨時帶連接器）

用于 KM 和 EM 模塊的連接器



訂貨信息	KM模塊連接器
ZS2001-0001	用于 KM 或 EM 模塊的連接器，1 針，不帶 LED；備件（KM 和 EM 端子模塊供貨時帶連接器）
ZS2001-0002	用于 KM 或 EM 模塊的連接器，1 針，帶 LED；備件（KM 和 EM 端子模塊供貨時帶連接器）
ZS2001-0004	用于 KM 或 EM 模塊的連接器，3 針，帶 LED；備件（KM 和 EM 端子模塊供貨時帶連接器）
ZS2001-0005	KM 模塊連接器，1 針，不帶 LED，標簽（1…10）；備件（KM 和 EM 端子模塊供貨時帶連接器）

 繼電器

訂貨信息	描述
ZB2601	繼電器，230 V AC，16 A，24 V 線圈，KM2604 的備件
ZB2602	繼電器，手動操作，230 V AC，16 A，24 V 線圈，KM2614 的備件

安裝輔助工

訂貨信息	描述
ZB8700	一字螺絲刀 裝配工具，用于壓入總線耦合器和總線端子模塊上的彈簧夾

 總線系統外殼

BG1558 和 BG1559 外殼尤其適用于對防護等級要求較高的（IP 65）緊湊型 I / O 站點構建，外殼配有安裝導軌。

訂貨信息	描述	圖片
BG 1558	總線系統外殼 400 mm x 200 mm x 120 mm（W x H x D），帶安裝導軌和安裝孔	A
BG 1559	總線系統外殼 600 mm x 200 mm x 120 mm（W x H x D），帶安裝導軌和安裝孔

根據需要，我們可在外殼里安裝總線耦合器、總線端子模塊、法蘭和 PG 螺紋配件，亦可根據要求提供其它規格尺寸。
